PARQUE DE LAS CIENCIAS, BUENOS AIRES, ARGENTINA

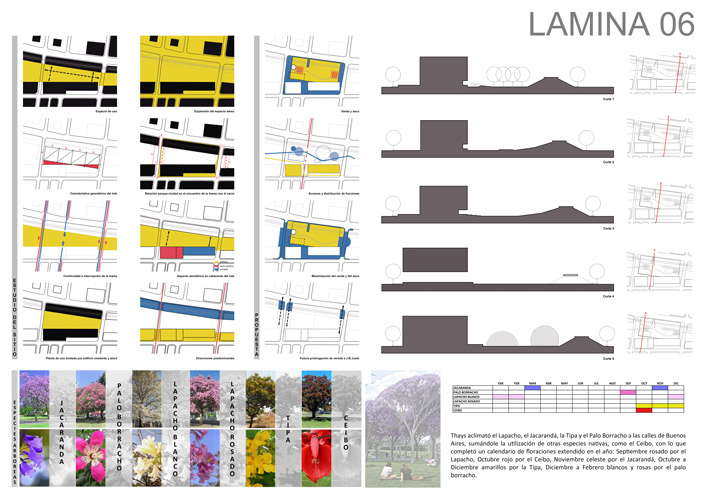

Estudio del sitio
1. Espacio de uso.
- Dos barreras urbanas acompañan el lado largo del lote. Hay expansión en el sentido longitudinal y constricción lateral. (se acentúa hacia el extremo del terreno hacia calle Paraguay)
2. Característica geométrica del lote.
- Espacio de intervención: relación 4 a 1 = Predominio del largo sobre el ancho.
- El largo es considerado potencial, holgado. El ancho como medida limitada.
3. Continuidad e interrupción de la trama.
- Calles Paraguay, Soler: pasantes. Cruce Vehicular y Peatonal.
- Calles Guatemala: se interrumpe el Cruce Vehicular pero permanece el Cruce Peatonal.
- Operación del edficio existente: hay una reconocimiento a la necesidad de dotar de escala multitudinaria a la vereda. Generación de vacío dentro del edificio y paso en el remate de Guatemala contra el centro de manzana.
4. Planta de uso limitada por edificio existente y talud.
5. Expansión del Espacio aéreo.
6. Relación Parque-Ciudad en el encuentro de la trama con el vacío.
- Gran salto de escala en el vacío urbano. Las veredas no reconocen el cambio dimensional abrupto, no hay función que lo amerite.
7. Aspecto asimétrico en cabeceras del lote.
- Funciones Públicas del edificio en contrapeso hacia calle Soler. Ancho mayor del terreno =
Carácter de la relación Público – Público ampliada. (connotación positiva).
- Funciones Privadas del edificio en contrapeso hacia calle Paraguay. Ancho menor del terreno = carácter de la relación Público-Privada “enfrentadas”. (connotación negativa).
8. Direcciones predominantes.
- Una marcada por la línea de la calle Godoy Cruz y la otra por la línea del tren y Av. J.B.Justo. Corren juntas pero no son paralelas, tienden a encontrarse, angostando el ancho del lote hacia calle Paraguay.
Propuesta
- Se producen ensanches de vereda en calles Paraguay y Soler y se propone nivelación de la calle con la vereda separando con bolardos: generación de Plaza Seca. Se suma superficie seca de programa al seco de la ciudad. La acción afecta el lado largo del lote, no disminuye su cualidad. Conserva la proporción dominante sin afectar el lado desfavorable.
- A su vez, se intenciona la apertura a futuro del sector de vereda vaciando los sectores correspondientes del talud del tren hacia Av. J.B. Justo maximizando el sentido de la intervención en su carácter de acceso masivo e importante desde la arteria (Parada de Metrobus). La operación de ensanche ha sido realizada por el shopping.
- Se libera superficie verde al centro. La dimensión total del lado angosto es potenciada proveyendo de holgura en la relación de funciones Privado-Públicas. El verde del parque se suma al verde del talud sin interrupción visual ni cambio de textura, generando expansión del vacío hacia Av. J.B.Justo.
- Se busca sumar la situación más “urbana” del programa en la intersección con la trama = ciudad, intencionando la difusión de la actividad científica en relación directa con la calle para apropiación del ciudadano. La superficie correspondiente a los juegos interactivosse distribuye en ambas cabeceras, desconcentrando su función en pro de la llegada a ambas calles.
- Sentido de la intervención de la Plaza Seca a escala urbana: en la intersección con la trama es pensada como pieza posible de multiplicar en el plan master. Es una idea germinal en reconocimiento de su rol como parte de una totalidad. Recuerda los ensanches de vereda producidos en el barrio de Palermo para aumentar la superficie peatonal en relación a la vehicular. Actúa como rótula, transformando la unidireccionalidad de la calle en una multidireccionalidad.
- La superficie verde es generada de forma ininterrumpida en el sentido longitudinal de ‘plaza seca’ a ‘plaza seca’. El cruce peatonal de Guatemala revitaliza el sentido del puente, que es potenciado con el agregado de programa: ubicación de observatorios del cielo. El paso se efectúa intencionalmente por el puente sin cortar la continuidad del verde en el +/-0.00, reforzando la idea de longitudinalidad.
- Hay un reconocimiento de la similitud en la condición de los accesosdesde calles Paraguay y Soler. Propuesta de un Atrio Arbóreo en cada extremo para enmarcar y graduar la promenade en los accesos al parque, este es portal y plaza de sombra a la vez. Las masas de árboles se concentran dando como resultado una clara presencia del vacío.
- Adhesión a la direccionalidad de la Línea del tren | Av. J.B.Justo. Los elementos del parque se alínean a la misma en busca de una geometría pura que enfatice la expansión hacia ese lado. En el fuelle de encuentro con la dirección de la calle Godoy Cruz (edificio), se genera el hito de acceso público (rampa a manera de cuña) desde la plaza seca de calle Soler. La generación del abra pretende realzar el acceso masivo desde ese lugar al sector público del edificio. Refuerza la intención pasante del vacío del edificio existente.
- La expansión de la alfombra verde hacia Av. J.B.Justo busca que la lectura de la escala del parque desde la vista aérea (torres y Polo Tecnológico) sea mayor a la pisada del lote.
- Las “fuerzas” o influencias del programa del edificio hacia el parque sumadas a las decisiones de proyecto dan pautas sobre la disposición del programa volumétrico dentro del espacio abierto (Pabellón y Dispositivo Desmontable) y sobre la geometría de la traza para el recorrido longitudinal. El diseño de ésta pretende generar un bajo impacto en la superficie a la vez que garantizar la continuidad del césped. El “sendero” se constituye como una sucesión de piezas sueltas en el pasto, la dimensión proyectada contrasta intencionadamente en escala con el tamaño del vacío que atraviesa. La cercanía del dispositivo desmontable asegura la comunicación directa con el edificio permitiendo a su vez la continuidad en el uso del parque.
- Elección de volumetrías con reducida contraposición en relación con la volumetría existente (edificio y talud). Carácter objetual.
- El área verde es ofrecida como una “Propuesta de vacío” y no como “Vacío de propuesta”. Se prevee la flexibilidad de uso del paño verde potenciada por la conservación del ancho total.
- El auditorio se dispone en el lugar de mayor vacío consiguiendo la mejor amplitud para proyecciones sobre la fachada del edificio y el encuentro masivo de gente. La forma del talud sugiere el ámbito natural para la forma - función propia del auditorio. La pendiente del talud se “estira” hacia dentro del terreno para dar lugar a la función en lote propio generando a su vez la continuidad de la superficie.
Volúmenes en el parque
- La volumetría del Dispositivo Desmontable y del Pabellón son generados como formas neutras en relación al volumen y geometrías existentes: la del edificio y el talud, y las direcciones de la planta correspondientemente.

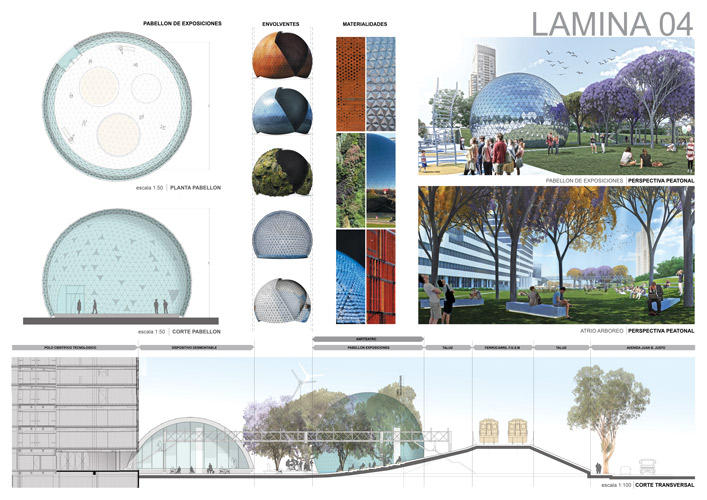

- La esfera posee una isotropía tanto en planta como en corte. La sección del cañón es similar a la de la esfera estableciéndose así un vínculo entre ambos. La “media caña” suprime las aristas típicas de los volúmenes con pared y techo, en este caso un mismo elemento.
- La esfera es proyectada como una estéreoestructura capaz de recibir una piel interior y otra exterior. La interior de vidrio, genera el cerramiento; la exterior, la protección solar y piel visible e intercambiable. El tamaño de la pieza busca dotar de espacialidad interna, a la vez se muestra como un ícono de carácter objetual que identifica al Polo y su parque.
La ausencia de aristas y el tipo de estructura uniforme pretende emular la bóveda celeste, generando una relación visual fluida con el exterior y el recorrido del sol.

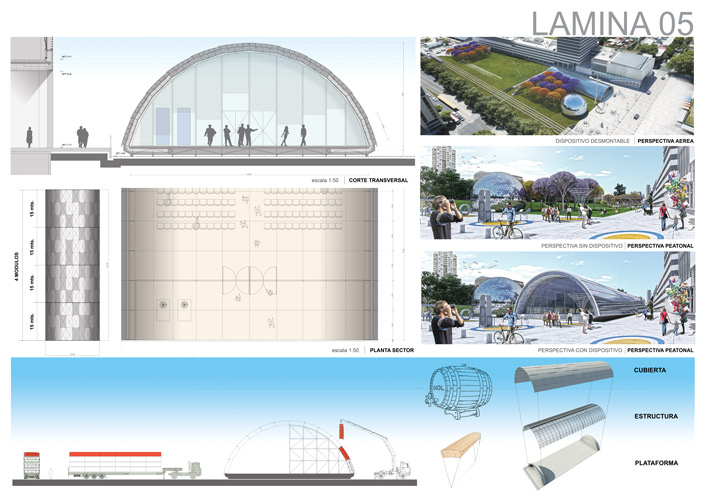

- El Dispositivo Desmontable es conformado por un cañón corrido con dos tímpanos en una sup. de planta 60m x 20m con dos semicubiertos en los extremos. Se compone de 48 módulos de 15m de largo x 2.55m de ancho. La sección de los módulos tienen forma de dovela y actúan estructuralmente como tal en la conformación del corte de la bóveda. Cada módulo conlleva estructura, cerramiento, aislación térmica y tramos de instalación. La unión busca el libre escurrimiento del agua de lluvia por simple gravedad, así como la ausencia de juntas químicas (selladores). La base elevada actúa como piso técnico, contiene las instalaciones termomecánicas troncales y eléctricas. La estructura de levante hace a la vez de apoyo y tensor en la base de la bóveda. El piso es el primer elemento del sistema siendo el que recibe los módulos del techo. Las vigas del piso apoyan sobre bases regulables. La estructura de vigas reticuladas y tensores diagonales busca la resistencia mecánica a la par que la disminución del peso de la pieza dado su gran tamaño.
El izado se podrá realizar con 2 plumas; el montaje y ajuste demandará pocos operarios. Dada la característica de piezas idénticas, se puede lograr un tubo de largos varios según el evento: 15m, 30m, 45m y 60m, con ataques desde ambos extremos. La estructura del módulo se subdivide en partes de 2.5m con vigas secundarias y correas. El sistema se cierra con la toma de junta entre módulos y cumbrera en zinguería; los tímpanos con cenefas y los cerramientos desmontables responden a la geometría del módulo.
La sección de la pieza es la misma que el de la barrica de vino, surge así también como alusión a la historia del lugar.
Ambos volúmenes, el Dispositivo Desmontable y el Pabellón, se resuelven con la repetición de un único elemento en búsqueda de una síntesis formal.
SCIENCE PARK, BUENOS AIRES, ARGENTINA
Site study
1. Space of use.
- Two urban barriers accompany the long side of the lot. There is expansion in the longitudinal direction and lateral constriction. (it is accentuated towards the end of the terrain towards Paraguay Street)
2. Geometric characteristic of the lot.
- Intervention space: 4 to 1 ratio = Predominance of length over width.
3. Continuity and interruption of the plot.
- Streets Paraguay, Soler: Vehicular and Pedestrian Crossing.
- Guatemala Streets: The Vehicular Crossing is interrupted but the Pedestrian Crossing remains.
- Operation of the existing building: there is a need to provide a path between Guatemala Street and the center of the block.
4. Limited use of the lot due to an existing building and slope.
5. Expansion of air space.
6. Park-City relationship between lot and the empty space.
7. Asymmetric appearance in headings of the lot.
- Public functions of the building (positive connotation).
- Private functions of the building: Public-Private relationship
8. Predominant directions.
- One marked by the line of Godoy Cruz Street and the other by the train line and Ave. J.B.Justo.
Proposal
- Generation of Plaza Seca (dry surface)
- Green surface is released at the center. The green of the park is added to the green of the slope without visual interruption or change of texture, generating expansion.
- The surface corresponding to the interactive games is distributed in both headers, deconcentrating its function in favor of the arrival to both streets.
- Plaza Seca is a germinal idea in recognition of its role as part of a whole. Neighborhood of Palermo needs to increase the pedestrian area in relation to vehicular. It acts as a kneecap, transforming the unidirectionality of the street into a multidirectionality and adding more sidewalks.
- The expansion of the green carpet towards Av. J.B.Justo seeks that the reading of the scale of the park from the aerial view (towers and Technological Pole) is greater than the footprint of the lot.
- Choice of volumetries with reduced contrast in relation to the existing volumetry (building and slope).
- The auditorium is located in the center getting the best amplitude and the massive gathering of people. The shape of the slope suggests the natural environment for the form - function of the audience.
Volumes in the park
- The Pavilion is generated as neutral forms in relation to the volume and existing geometries: the building and the slope.
- The sphere has an isotropy both in plan and cut.
- The sphere is projected as a stereo-structure capable of receiving an inner and an outer skin. The interior of glass, generates the enclosure; the exterior, sun protection and visible and interchangeable skin. The size of the piece seeks to provide internal spatiality, at the same time it is shown as an icon of an objective nature that identifies the Pole and its park.
